示數裝置是精密壓力表的關鍵部件，刻度盤又是示數裝置的重要組成部分，因此，精密壓力表刻度盤刻度線精度和刻度質量就顯得尤為重要。本頁向您介紹目前國內各精密壓力表生產廠的產品中表盤刻度線的實際應用狀況及其特點。

關于精密壓力表刻度盤上的分度刻度線，在目前國內各精密壓力表生產廠的產品中有四種型式的刻度工藝共存：一是借助專用工具手工繪制刻度線，其精度和效果可想而知；二是借助專用刻線機分域刻制度盤刻度線，實現了局部同域均勻分度，具有較好的區段線性；三是可更改型印制刻度線度度盤，其材質允許對已印制好的刻度線進行少量重繪，確保了精度卻降低了印制刻度線的全量程的線性度；最后是均勻分度印制刻度線刻度盤（祥見下圖及其說明）。下面，向您介紹兩種典型的刻度盤刻度線：

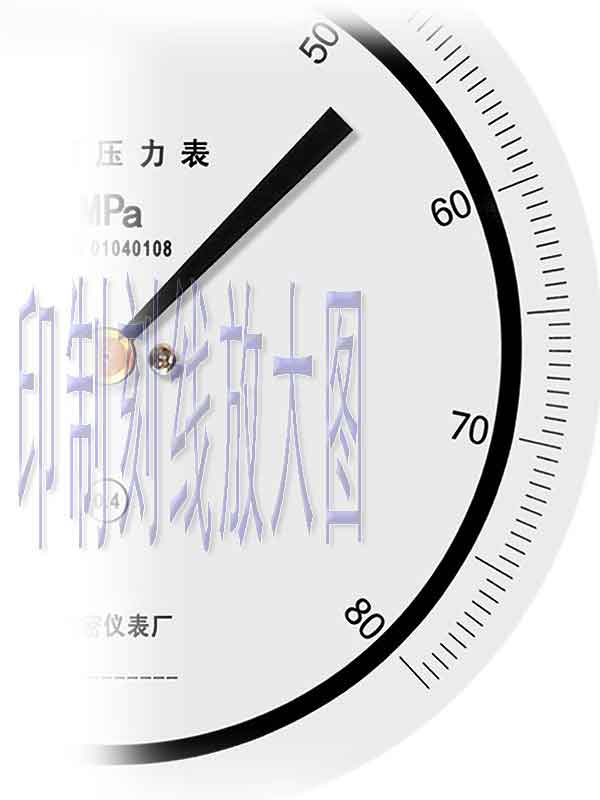

印制刻度線的精密壓力表刻度盤

這是應用于精密壓力表上的一種全印制刻度線刻度盤。其材質不允許對印制刻度線進行任何改動，具有良好的全量程線性、刻度線清晰、均勻易于維修。應用這種刻度盤的精密壓力表制造工藝要求相對較高，同時要求其彈性元件要具有較好的線性度且對傳動放大機構有較高要求。

這種全印制刻度線刻度盤是近些年才成功地應用于精密壓力表。因其刻度線分度均勻，使儀表具備了十分理想的指示線性。其每一條刻度線都都能確保儀表所標識的指示精度，尤其適用于連續量值的測量和被測對象的線性調試。

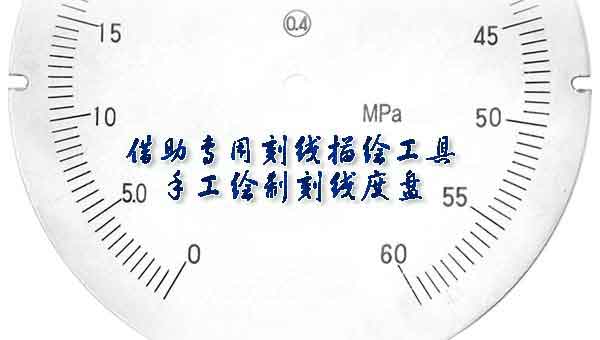

借助專用工具繪制刻度線的精密壓力表刻度盤

這是借助專用刻度線描繪工具手工繪制的精密壓力表刻度盤。業內常將其稱為【點畫刻線】刻度盤。顧名思義，這種刻度盤的刻度線是先點（用鉛筆做標記點），后畫（脫機按標記逐條描繪刻度線）。其工藝繁雜，效果也不甚理想。尤其是高精度密分格的儀表，其工藝難度也較大。因此，這種【點畫刻線】刻度盤已很少用于高精度精密壓力表。
